تفاصيل المنتج:
|
| طلب: | مواد بناء | مواد: | لفائف مدرفلة على الساخن ، ملف مدرفل على البارد |
|---|---|---|---|
| عرض: | 1.5 ~ 4.5 مم * 1300 مم | اسم: | خط التخليل لشريط الصلب |
| الكلمة الرئيسية: | خط تخليل الشريط الفولاذي مستمر ونوع الدفع والسحب | يكتب: | مستمر وسحب الدفع |
| معالجة: | تخليل | مواد: | معدن صلب |
| سعة: | 550.000 طن / سنة | ||
| تسليط الضوء: | خط تخليل الصلب APL,خط تخليل الصلب المستمر,خط تخليل الصلب APL |
||

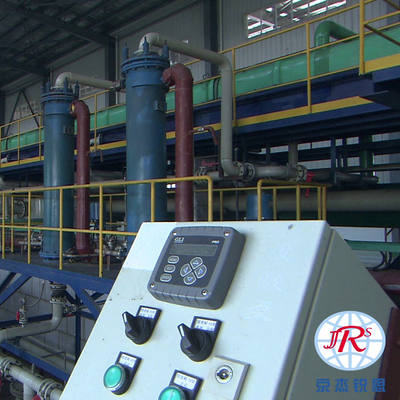

خط تخليل الشريط الفولاذي مستمر ونوع الدفع والسحب
تتكون خطوط التخليل من النوع العميق من خزانات عمل عميقة حيث يقدم المحلول الحمضي حركة تدفق بطيئة للغاية.تعتمد خطوط التخليل من النوع الضحل على تصميم خزان مختلف ، مما يضمن تأثير تخليل أعلى على السطح السفلي للشريط فيما يتعلق بالخطوط العميقة التقليدية ، حتى مع الحركة البطيئة لتدفق الحمض.لسوء الحظ ، تميز بعض مشاكل الختم هذا النوع من الخطوط
عادة ، سمك المقياس هو 10 إلى 20 ميكرومتر.ما يسمى هيكل المقياس ليس موحدًا ، ولكنه يتكون أساسًا من طبقة من wustite (FeO).وفقًا لنموذج إزالة الترسبات التي وصفها Frisch و Thiele (انظر Gruchot et al. ، 2001) ، يخترق الحمض بنية المقياس ، وبالتالي يصل إلى السطح المعدني الحر.يولد التفاعل الذي يحدث بين المعدن الحمضي والمعدن الحر تيارًا محليًا يتدفق من الجزء المعدني الخالي من القشور ، والذي يعمل كأنود ، إلى الطبقة الواصلة الموصلة ، ويلعب دور الكاثود
تعتبر خطوط التخليل من لفائف إلى ملف جزءًا من عملية التشطيب للفولاذ المدلفن المسطح حيث تتم إزالة الأكاسيد والقشور من سطح الشريط عن طريق الذوبان في الحمض.بشكل عام ، يتم استخدام HCL لتطبيقات الصلب الكربوني وتستخدم أحماض الهيدروفلوريك أو النيتريك للفولاذ المقاوم للصدأ.
تتعامل خطوط التخليل بالدفع والسحب بشكل أساسي مع الملفات ولا يوجد بها عمال لحام في أقسام الدخول ولا مناطق تخزين للشرائط.لذلك ، يتم تمرير كل ملف من خلال خط المعالجة بشكل منفصل.
تكون خزانات التخليل لخط الدفع والسحب أقصر عمومًا من تلك الموجودة في الخط المستمر لأن سرعة الخط أثناء التخليل (من حوالي 150 إلى 660 إطارًا في الدقيقة) تكون عادةً أبطأ من تلك الموجودة في الخط المستمر.تشبه إجراءات التشغيل الأخرى لخط الدفع والسحب تلك الخاصة بالخط المستمر.عادة ما يتم الاحتفاظ بالمخلل "السائل" عند 180 درجة فهرنهايت أو أعلى بواسطة مبادلات حرارية خارجية.يتبع قسم الشطف قسم التخليل لإزالة بقايا الحمض من سطح الشريط بالماء العذب.يمكن بعد ذلك طلاء الملفات المملحة على جانبي الشريط بزيت أو مواد تشحيم واقية من الصدأ لعمليات لاحقة مثل الختم أو الشحن جافًا للأجزاء التي سيتم تشكيلها ورسمها لاحقًا على سبيل المثال
خط التخليل بالدفع والسحب
عملية تدفق
المعدات الرئيسية وفقًا لتدفق العملية هي كما يلي:
التحميل اليدوي ← انزلاق الدخول ← عربة تحميل الملف ← فك اللفائف مسبقًا (بكرة أرضية) ← مكشطة فك اللفافة ← أداة فرد الضغط ذات 3 أسطوانات ← بكرة مانعة للانحناء ← تسديد البكرة ← لف لف اللفة ← بكرة توجيه رأسية ← أداة استقامة ذات 5 أسطوانات ← عرضية آلة القص ← بكرة التوجيه العمودية ← حوض التخليل الحمضي ← حوض الغسيل ← جهاز نفخ الحواف ← مجفف الهواء الساخن ← لفة قرص المجمع ← مجمع نوع الحفرة ← بكرة توجيه عمودية ← آلة توسيط القرص ← مقص دائري ← إيدجيريكويلر النفايات ← لفة لجام التوتر ذات 3 أسطوانات ← عرضية آلة القص ← أداة التوجيه الرأسية ← لفة قرص الخروج ← جهاز إعادة اللف (EPC) ← عربة تفريغ الملف ← بكرة الضغط الخلفية ← انزلاق الخروج ← التفريغ يدويًا
خط التخليل المستمر للحمض
عملية تدفق
المعدات الرئيسية وفقًا لتدفق العملية هي كما يلي:
التحميل اليدوي ← انزلاق الدخول ← عربة تحميل الملف I # & II # ← دفع البكرة I # & II # → مكشطة فك اللفائف I # & II # → أداة فرد الضغط بخمسة أسطوانات I # & II # → آلة القص العرضي I # & II # → بكرة التوجيه العمودية → ماكينة اللحام ← ماسك الهلال ← لفة القرص ← مجمع الدخول ← قاطع الميزان ← لفافة لجام الشد ← بكرة التوجيه العمودية ← حوض تخليل الحمض ← حوض الغسيل ← جهاز نفخ الحواف ← بكرة التوجيه العمودية ← مجفف الهواء الساخن ← لفة لجام التوتر ← مجمع الخروج ← لفة لجام التوتر ← عرضي آلة القص ← لفة قرص الخروج ← جهاز إعادة اللف (EPC) ← عربة تفريغ الملف ← انزلاق الخروج ← التفريغ يدويًا
| السعة الإنتاجية | 350.000 طن سنويًا (حسب احتياجات العميل ، القدرة السنوية القصوى هي 1،000،000 طن حاليًا) |
| مواد خام | الفولاذ الكربوني المتداول على الساخن ، فولاذ الهيكل الكربوني عالي الجودة ، ولفائف الصلب منخفضة السبائك ، والصلب السليكوني ؛ |
| سماكة الشريط الفولاذي | 1.0 ~ 4.5 ملم |
| عرض شريط الصلب | 400 ~ 1300 مم (عندما يكون أقل من 600 مم ، سيتم اعتماد طريقة شبه مستمرة) ؛ |
| سرعة المعالجة | 30-180 م / دقيقة (حسب احتياجات الإخراج) |
| وزن الملف | الأعلى.25 طن |
| طاقة | الماء والكهرباء والبخار |
