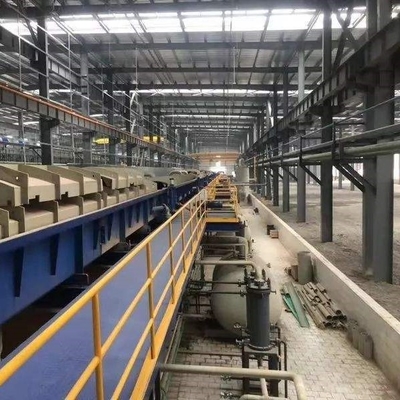

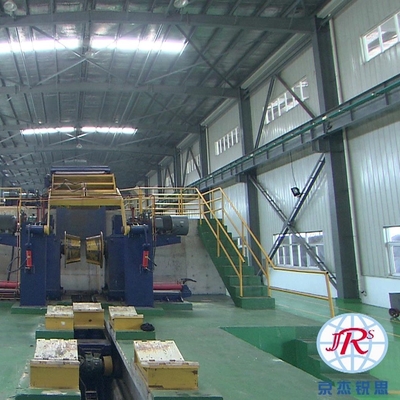

عملية تخليل دفع سحب الصلب مع جهاز تجفيف الهواء الساخن 30-180 متر / دقيقة

دفع سحب خط التخليل مع جهاز تجفيف الهواء الساخن (قيمة عالية ، جودة عالية)

المواصفات الفنية

1. المنتج والقدرة

1) مواصفات المنتج

المواد: فولاذ منخفض الكربون وفولاذ كربوني متوسط
رقم الصلب: SPCC ، SPCD ، SPCE ، SS400 ، Q195 ، Q215 و Q235 ، إلخ.

رقم الصلب المفوض: Q215
القطر الداخلي للملف: D = Φ610mm
القطر الخارجي للملف: D = Φ1100 ~ Φ2050mm
عرض الشريط: 1000 ~ 1500 ملم
سمك الشريط: 1.2 ~ 3.0 مم
الأعلى.وزن الملف: 25MT
الخاصية الميكانيكية: σs≤360N / مم 2
متطلبات الجودة: وفقًا للنص القياسي الحالي للصين.
1.2 الطاقة الإنتاجية: 350.000 طن
1.2.1.معلمة الخط
الطول الإجمالي للخط: L≈100m
الأعلى.السرعة الخطية (المعدات / المعالجة): 110 م / 100 م / دقيقة
سرعة الخيوط: V = 15m / min
مواصفات خط التخليل
2.1.مقدمة عامة
خط التخليل هذا هو نوع السحب والدفع ويعتمد تقنية التخليل المضطرب للتدفق الضحل للخزان الضحل.الخط المقدم ناضج وموثوق ومثبت من خلال ممارسة الإنتاج.
.
ستعتمد معدات الخط باستثناء بكرة الدفع وبكرة التوتر الترتيب الهوائي.مستوى تشغيل الشريط الفولاذي هو +2500.سيتم الانتهاء من فك اللف ، والتخليل واللف عبر الإنترنت بالكامل.لديها عملية مريحة ، وأخطاء أقل ، وكفاءة عالية في العمل وغيرها من الميزات.يمكن أن ترضي المستخدمين بإنتاج مستقر وتشغيل طويل الأمد.
2.1.1 عملية التخليل
طاولة استقبال الملف ← عربة تحميل الملف ← جهاز لفافة الضغط وجهاز فتح الملف ← 1 # جهاز توجيه جانبي ← مستوي استقامة 9 أسطوانات ← قص هيدروليكي ← قص زاوية القطع ← خزان التخليل (بكرة الضغط) ← خزان التنظيف (لفة الضغط) ← مجفف الهواء الساخن جهاز تمركز توجيه جانبي 2 # 1 # لفة قرصة ← تأرجح متحرك ← 3 # جهاز توجيه جانبي ← 2 # لفة قرصة ← قص قرص ← ← لفة لجام من نوع 3 أسطوانات ← لف لفة لطلاء الزيت ← شد بكرة → لفائف تفريغ السيارة
2.1.2. معامل الأداء الرئيسي للخط
2.1.2.1.
سرعة الخط: 110 م / دقيقة (حد أقصى)
سرعة العملية: 100 م / دقيقة (كحد أقصى)
سرعة الخيوط: 15 م / دقيقة
2.1.2.2.خزان التخليل
كمية القسم: ن = 4 فئة تخليل
طول الخزان لكل قسم: 12.50 م


تُستخدم عربة تحميل الملف (التفريغ) لنقل الملف الفولاذي على أسطوانة الملف لبكرة الدفع أو نقل الملف الفولاذي إلى المعدات الخاصة للتخزين المؤقت من أسطوانة الملف لبكرة الدفع.

تتكون عربة تحميل (تفريغ) الملف من السرج الثابت والعربة المتحركة الأفقية المستعرضة مع السرج الرأسي للرفع والسقوط.
أداء المعدات:
الأعلى.وزن التحميل: 25MT
القطر الخارجي للملف الفولاذي: Φ1000-Φ2000mm
ارتفاع الرفع والسقوط للسرج: 1000 مم
كمية السرج الثابت: 2 أزواج أو 3

2.2.1.2.بكرة الدفع
يتم استخدام بكرة الدفع لفك لفائف الصلب في الشريط وتوفير الشد المناسب لشريط الفولاذ.
بكرة الدفع هي بكرة الدفع العائمة من النوع الكابولي المرن الهيدروليكي مع الدعم الإضافي وتتكون أساسًا من بكرة الدفع وآلية الحركة المستعرضة والدعم الإضافي ، إلخ.
أداء المعدات
الطول الفعال لأسطوانة الملف: L = 1750mm
قطر أسطوانة الملف: D = Φ610mm
السكتة الدماغية المرنة: ΔD = 40 مم
شد التسديد (الحد الأقصى): 20 كيلو نيوتن

2.2.1.3 جهاز أسطوانة الضغط وجهاز الفتح
يتم استخدام جهاز الفتح لإخراج رأس الملف الفولاذي ونقل رأس الشريط إلى الإجراء التالي.
يتكون جهاز الفتح من إطار متحرك مع أسطوانة ضغط مدفوعة بمحرك الزيت ولوحة مجرفة مرنة ومتذبذبة.

2.2.1.4.جهاز تمركز التوجيه الجانبي
يتم استخدام جهاز التمركز الجانبي للتوجيه والتحكم في موضع الشريط الفولاذي الجاري.
يتكون جهاز التمركز الجانبي للتوجيه من حامل أسطوانة عمودي وجهاز ضبط لفجوة الأسطوانة العمودية.
أداء المعدات
اللفة العمودية: Φ150 × 150 مم
الفجوة: 750 ملم

2.2.1.5.آلة استقامة 9 أسطوانات
يتم استخدام أداة التسوية بشكل أساسي لتقويم رأس الشريط الفولاذي من أجل معالجة رأس الشريط الفولاذي والخيوط بسهولة.

.
