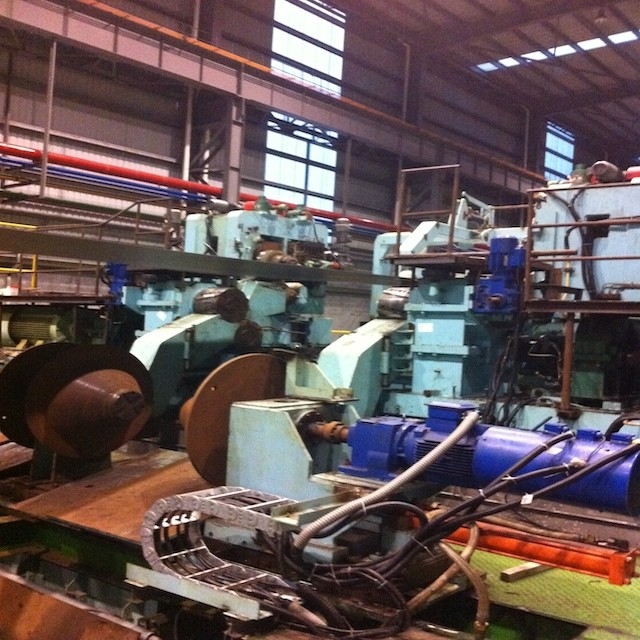

خط التخليل المستمر المبتكر مع بكرة الدفع 600 مم - 1350 مم

600 مم ~ 1350 مم خط التخليل المستمر المبتكر
مع بكرة الدفع ، لفة اللجام ، لفة القرص

خط تخليل الحمض المستمر مع بكرة توجيه عمودية ، لفة لجام ، لفة قرصة ، بكرة دفع

بالنسبة لخط التخليل الحمضي المستمر ، يجب لحام الأجزاء الأمامية والخلفية من ملفين مختلفين معًا ،
تم تجهيز كل من أقسام الدخول والخروج بمراكم لضمان التشغيل المستمر.
بشكل عام عندما تتجاوز القدرة السنوية 700000 طن ، سيتم اعتماد خط الالتقاط المستمر.
في الخطوط المستمرة ، يعمل قسم العملية بسرعة ثابتة.هذه التركيبات فعالة من حيث التكلفة بسبب بساطة تصميمات المجمعات.

عملية تدفق
المعدات الرئيسية وفقًا لتدفق العملية هي كما يلي:
التحميل اليدوي ← انزلاق الدخول ← عربة تحميل الملف I # & II # →
سداد بكرة I # & II # → مكشطة فك اللفائف I # & II # →
مكواة فرد الضغط بخمسة أسطوانات I # & II # → مقص عرضي I # & II # →
بكرة دليل عمودية ← لحام ← سمّاعة الهلال ←
لفة قرصة ← مجمع دخول ← قاطع مقياس ←
لفة لجام التوتر ← بكرة توجيه رأسية ← حوض تخليل الحمض ←
حوض الغسيل ← جهاز نفخ الحواف ← بكرة توجيه رأسية ←
مجفف الهواء الساخن ← لفافة لجام التوتر ← مجمع الخروج ←
لفة لجام الشد ← مقص عرضي ← لفة قرصة للخروج ← جهاز إعادة لف (EPC) ←
عربة تفريغ الملف ← انزلاق الخروج ← التفريغ يدويًا

التحميل اليدوي ← انزلاق الدخول ← عربة تحميل الملف I # & II # → سداد بكرة I # & II #
→ مكشطة فك اللفائف I # & II # → أداة فرد الضغط بخمسة أسطوانات I # & II #
→ آلة القص المستعرض I # & II # → بكرة التوجيه العمودية → ماكينة اللحام → مقص الهلال
← لفة قرصة ← مجمع دخول ← قاطع مقياس ← لفافة لجام الشد
← بكرة توجيه عمودية ← حوض تخليل الحمض ← حوض غسيل
← جهاز نفخ الحواف ← بكرة توجيه عمودية ← مجفف هواء ساخن
← لف لجام الشد ← مجمع الخروج ← لف لجام الشد
← مقص عرضي ← لفة قرصة خروج ← جهاز إعادة لف (EPC) ←
عربة تفريغ الملف ← انزلاق الخروج ← التفريغ يدويًا
